注:图片仅供参考,请以实物为准,设备更新恕不另行通知.
1.1技术原理
本产品利用特制的高能高臭氧UV紫外线光束照射废气，裂解工业废气如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、二甲苯的分子链结构，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，降解转变成低分子化合物，如CO2、H2O等。利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用，对工业废气及其它刺激性异味有立竿见影的清除效果。工业废气利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及臭氧对工业废气进行协同分解氧化反应，使工业废气物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。利用高能UV光束裂解工业废气中细菌的分子键，破坏细菌的核酸（DNA），再通过臭氧进行氧化反应，彻底达到净化及杀灭细菌的目的．从净化空气效率考虑，我们选择了-C波段紫外线和臭氧发结合电晕电流较高化装置采用脉冲电晕放吸附技术相结合的原理对有害气体进行消除，其中-C波段紫外线主要用来去除硫化氢、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、丙酮、尿烷、树脂、等气体的分解和裂变，是有机物变为无机化合物。

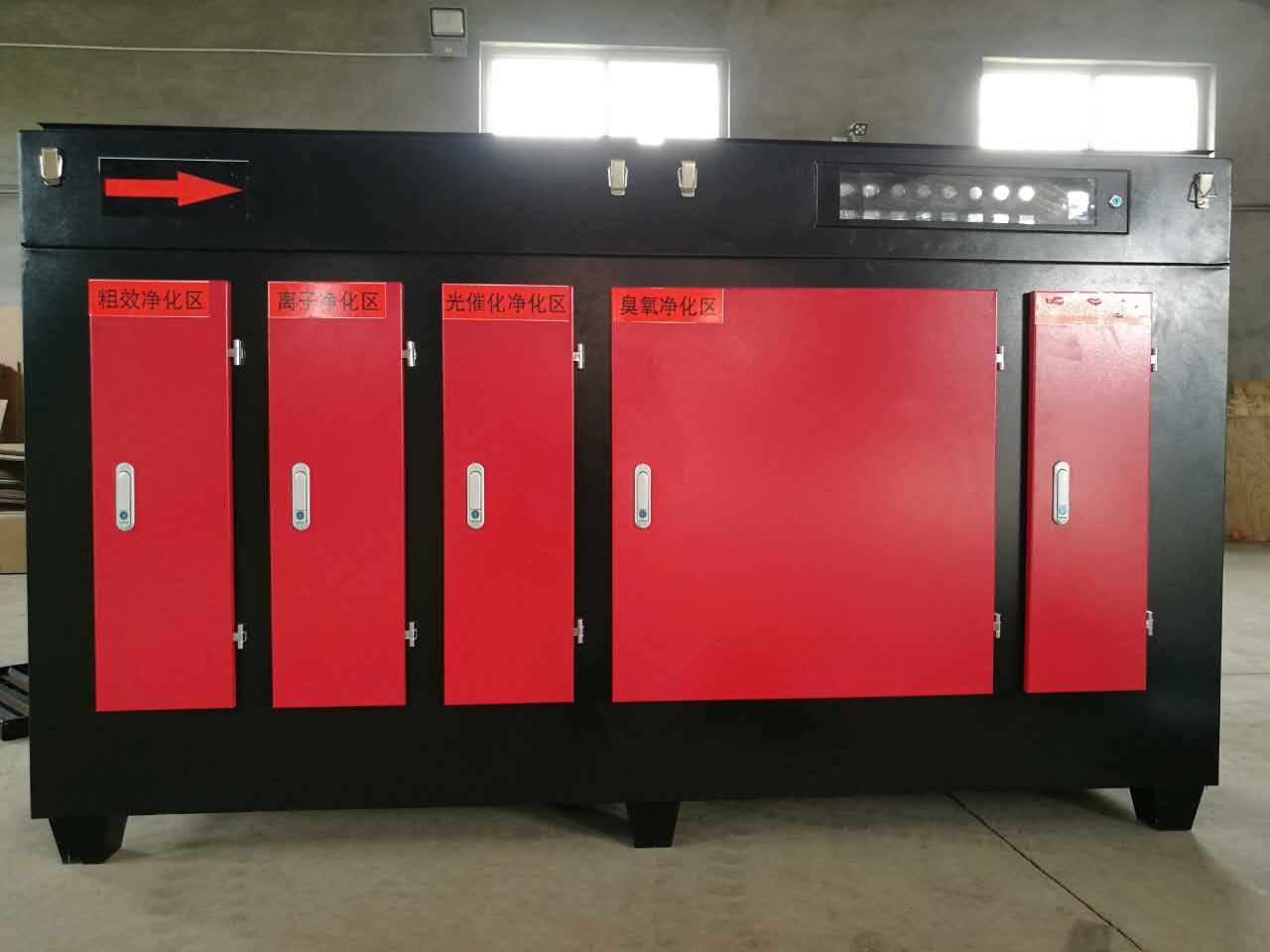

净化装置由初滤单元、-C波段紫外线装置，降解收集，臭氧发生器及过滤单元等设备和部件组成。
该装置采用五级净化方式，装置的工艺流程如图1所示。

1.2性能参数
1、处理风量：2000-100000m3/h     4、电源电压：380V   50HZ
2、有机废气净化效率：≥95%；     5、电功率：1200w-60000w
3、设备阻力：≤300Pa;              6、备噪声：≤45Db

1.3技术特点
1．无毒无任何副作用。完全超越了传统的臭氧等空气净化器，能在有人在场的环境中持续灭菌、除尘，对人体无毒副作用。能广譜地截获杀灭空气中的各类细菌，测试证明对军团菌、金黄色葡萄球菌、枯草杆菌、黑色变种芽孢及自然菌杀灭率达99.9％以上，有效去除可吸入颗粒，达到1-10万级洁净度。
2．消除污染有害气体异味，初级电子在电场中获得加速，撞击空气中的氧分子。当能量超过氧分子的电离电位时氧分子迅速离子化。失去电子的氧分子变成正极性氧离子（O2+），而释放的电子又与另一中性氧分子结合变成负极性氧离子（O2－），结果是氧离子的两级分化并吸附中性氧分子形成O2+、O2－、O2等氧聚集的离子群，具有极强的氧化性，可在很短的时间内将污染空气中的有害成分氧化分解为无害的产物和水；
O2+e（3.6eV）→〃O+O      H2O+e（5.09eV）→〃OH+HO+〃OH→〃OH2
研究表明：活性自由基〃OH的氧化电位（2.8eV）比氧化性极强
的臭氧的氧化电位（2.07eV）还高出35％。〃OH自由基与有机物的反应速度高出几个数量级。而且〃OH自由基对氧化污染物的反应是无选择性的，可引发链式反应，直接将污染空气中的大部分有害物质氧化为二氧化碳和水或矿物质。其作用机理如下：
1.H2S+〃OH→HS+H2O   2.HS+O2+O2＋+O2－→SO3+H2O  3.NH3〃OH→NH2+H2O
4.NH2+O2+O2＋+O2→→NOX+H2O   5.CH2O+ O2＋+O2→+〃OH→H〃COOH+H2O
实践证明，一定浓度污染空气中的大部分有害物质能在很短的间内被氧化分解，转化率平均在90％以上。

1.4技术优势
1.高效除恶臭：能高效去除挥发性有机物（voc）、无机物、硫化氢、氨气、硫醇类等主要污染物，以及各种恶臭味，脱臭效率最高可达99%以上，脱臭效果大大超过国家1993年颁布的恶臭污染物排放标准（GB14554-93）.
2.无需添加任何物质：只需要设置相应的排风管道和排风动力，使恶臭气体通过本设备进行脱臭分解净化，无需添加任何物质参与化学反应.
3.适应性强：可适应高浓度，大气量，不同恶臭气体物质的脱臭净化处理，可24小时连续工作，运行稳定可靠。
4.运行成本低：本设备无任何机械动作，无噪音，无需专人管理和日常维护，只需做定期检查。
5.无需预处理：恶臭气体无需进行特殊的预处理，如加温、加湿等，设备工作环境温度在摄氏-30℃-90℃之间，湿度30%-80%、ph值在2-13之间均可正常工作。
6.设备占地面积小、环保高科技专利产品、噪声小、风阻小、使用寿命长、安全可靠、价格合理。

1.5适用范围
炼油厂、橡胶厂、化工厂、制药厂、污水处理厂、垃圾转运站等恶臭气体的脱臭净化处理。
物质名称：恶臭气体 主要来源
硫化氢：牛皮纸浆、炼油、炼焦、石化、煤气、粪便处理、二硫化碳的生产或加工。
硫醇类：牛皮纸浆、炼油、煤气、制药、农药、合成树酯、合成纤维、橡胶。
氨：氮肥、硝酸、炼焦、粪便处理、肉类加工。
胺类：水产加工，畜产加工、皮革、骨胶。
吲哚类：便处理、生活污水处理、炼焦、肉类腐烂、屠宰牲畜。
硝基：燃料、炸药 。
烃类：炼油、炼焦、石油化工、电石、化肥、内燃机排气、油漆、溶剂、油墨印刷 。
醛类：炼油、石油化工、医药、内燃机排气、垃圾处理、铸造。

二、操作使用说明
2.1联电指导:
黑色线(PE)为地线,蓝色线(N)为零线,其他三根线(L1\L2\L3)为火线,可随意连接.
注意:连线不能少于三相四根线,必须有地线.
建议:找专业电工工作联电,如有问题,请及时与我公司沟通.因操作错误出现问题,我公司概不负责.
2.2操作使用步骤
①     先开启风机，保证风机正转及正常运行2分钟后，方可启动净化设备。
②     先开启集中控制板内总闸，设备两边散热扇正常运行，说明连通电源。
③根据实际风量可打开相应开关按钮，全开时，按额定功率运行。
2.3安装注意事项
① 左侧为进风口方向，废气的温度控制在70°C以下左右。因为温度太高会影响净化效果和设备使用寿命。净化器安装在风机前面，净化器前端应该有预处理设备（水喷淋塔、过滤箱）过滤有机废气中的大型颗粒，以保证净化器内部洁净度和使用年限和延长维护时间。
② 净化器如安装在支架之上时，应与支架紧固连接；
③净化器与排风管道之间的连接必须密封；
④净化器可以安装在室内，也可安装在室外，但应有足够的空间用来维护与维修；根据使用情况设备定期维护清洗。
⑤净化器箱体应可靠接地；安装过程中不允许磕碰紫外线管，严禁异物落在净化器内；
⑥净化器本体及电控箱中各电器连接应可靠无误。
2.4开启设备注意事项
设备外接电源，因设备内有超强紫外线，不可使光线长时间(不可超过3分钟)外漏,照射工人。
检修时，要佩戴深色墨镜以免伤害眼睛,并且需要戴口罩、手套、长袖工作服，避免光线照射皮肤。如有眼部疼痛、看不清、炫光，面部疼痛及皮肤出现死皮脱落现象，即是因操作错误，光线照射造成，请及时就医。

三、电气系统维护
①清扫电气柜内的积灰异物。
②修复或更换即将损坏的电器元件。
③整理内部接线，使之整齐美观。特别是在平时应急修理处，应尽量复原成正规状态。
④紧固熔断器的可动部分，使之接触良好。
⑤紧固接线端子和电器元件上的压线螺钉，使所有压接线头牢固可靠，以减小接触电阻。

四、安全、操作、维护保养注意事项
1、用户应定期检查、保养设备；
2、每隔6个月或视用户现状而定，定期清理粉（灰）尘一次，打开设备电源箱对灯管表面清洁粉尘，然后安装复原；
3、每隔6个月或视用户现状而定，定期添加二氧化钛催化剂一次；
4、在进行维护保养时，严禁带电操作；
5、用户应指定专人进行产品的维护保养，本公司将免费负责进行维护保养的指导和培训；
6、本公司将接受用户的委托，负责按合同规定为用户进行产品的定期保养和维修服务。

五、常见故障与排除方法
1、设备通风阻力加大：更换过滤棉清洗过滤网以及废气均流板。
2、净化效率降低：检查二氧化钛板的使用情况是否需要更换、检查灯管的发光强度，是否有附着物或发光强度变弱
3、灯管停止工作：检查线路是否短路、接线处是否松动。如果是灯管自身原因请及时更换。

六、安装说明
净化器必须安装在风机之前 ；
净化器如安装在支架之上时，应与支架紧固连接；
净化器与排风管道之间的连接必须密封；
净化器可以安装在室内，也可安装在室外，但应有足够的空间用来维护与维修；
净化器箱体应可靠接地；
净化器本体及电控箱中各电器连接应可靠无误。
