等离子切割机除尘系统
1.设备概述 根据切割机规格尺寸，确保除尘效果的前提下，本着最经济、维护方便，运行经济，后续费用小的要求。 采用全干式切割平台、根据切割平台的宽度可采用单吸式或双吸式除尘解决方案。 干式单吸式除尘系统，即在切割平台的一侧或两侧各放置滑动吸风道，吸风口放在滑动风道上。吸风口对齐切割机工作平台隔栅与隔栅之间的间距...
1.设备概述
根据切割机规格尺寸，确保除尘效果的前提下，本着最经济、维护方便，运行经济，后续费用小的要求。
采用全干式切割平台、根据切割平台的宽度可采用单吸式或双吸式除尘解决方案。

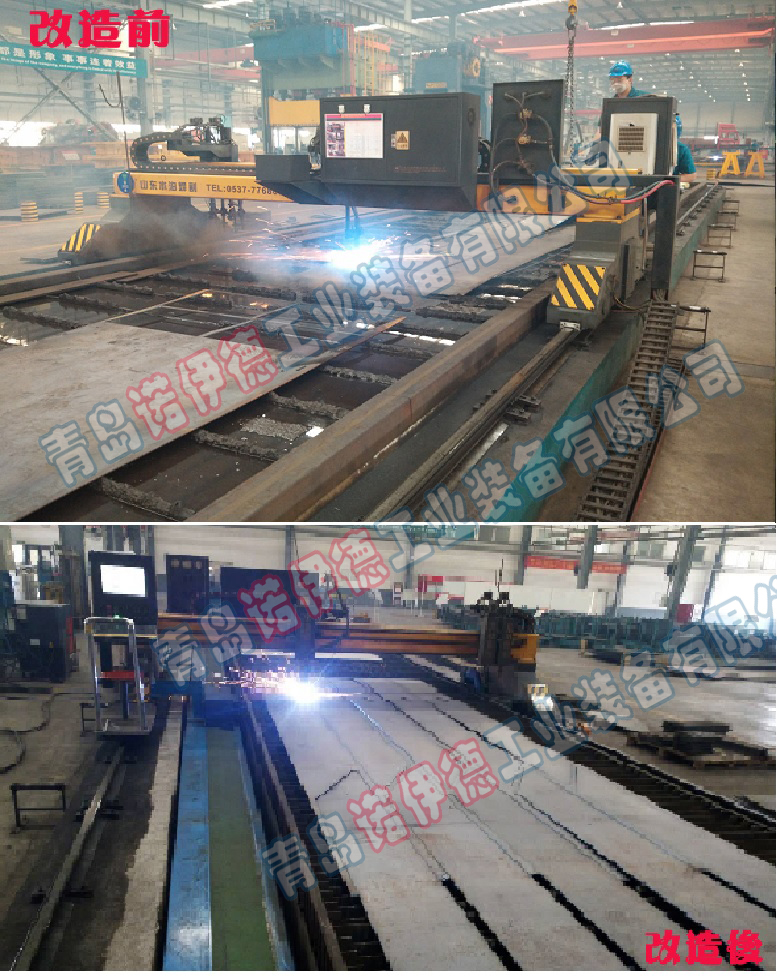

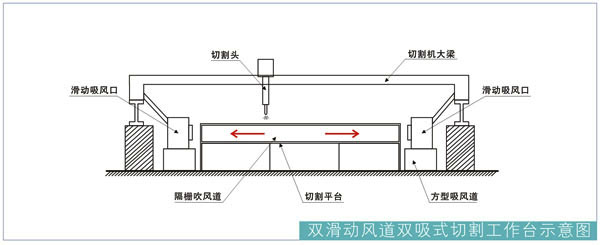

干式单吸式除尘系统，即在切割平台的一侧或两侧各放置滑动吸风道，吸风口放在滑动风道上。吸风口对齐切割机工作平台隔栅与隔栅之间的间距形成的相对独立风道。隔栅以下部分为干式隔板，需定期清理里面的切割粉渣，系统原理图如下：
切割产生的烟尘经过工作台格栅间隙风道进入滑动吸风口，再进入滑动吸风道然后再经过滤筒式高效烟尘净化器过滤掉细小的对人体危害比较大的微尘。
高效除尘器前串联PA火花捕捉器，用于处理切割中的火花及大颗粒烟尘，有利于后级高效除尘器滤筒使用寿命的延长。
为了便于检修和捡拾废料工作平台格栅易做成200~250宽度，也可以做成两层结构，具体结构形式由双方协商确定。具体图纸合同签订后青岛诺伊德提供。
2.设计依据
1、《大气污染物综合排放标准》（GB16297—1996）
2、《工业企业设计卫生标准》（GBZ1—2002）
3、《工业场所有害因素职业接触限值》（GBZ2—2002）
4、《工业企业厂界噪声标准》（GB12348～12349—90）
5、室内排放达到中华人民共和国卫生部《职业病危害因素分类目录》中的规定各类物质排放标准。
3.性能参数表
|
设备型号 |
NDL2-16 |
NDL3-16 |
NDL4-16 |
NDL6-16 |
备注 |
|
切割机导轨宽度mm |
3000 |
4000 |
5000 |
7500 |
|
|
工作台有效尺寸mm |
1500*16000 |
3000*16000 |
4000*16000 |
6000*16000 |
宽度*长度 |
|
处理风量 m3/h |
6000 |
9000 |
12000 |
18000 |
|
|
过滤面积 m2 |
96 |
144 |
192 |
288 |
|
|
过滤筒数量（件） |
8 |
12 |
16 |
24 |
|
|
净化器过滤风速 m/mim |
1 |
1 |
1 |
1 |
|
|
电机功率 KW |
7.5 |
11 |
15 |
30 |
|
|
压缩空气 MPa |
0.4～0.6 |
|
|||
|
工作方式 |
单吸式 |
单吸单送 |
单吸单送 |
双吸 |
|
备注：可定制
