滤筒除尘器

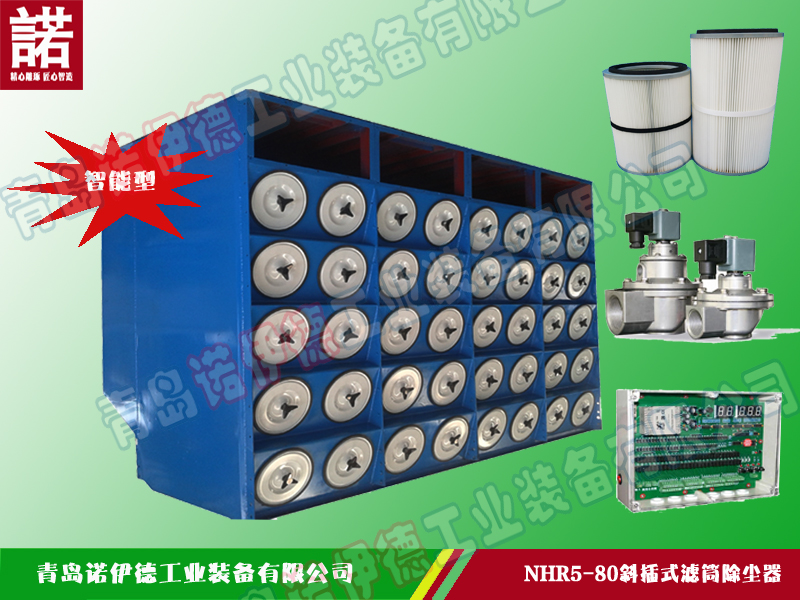

NHR斜插式滤筒除尘器

NHR斜插式滤筒除尘器

NHR斜插式滤筒除尘器

概述

滤筒除尘器以滤筒作为过滤元件所组成或采用脉冲喷吹的除尘器。 滤筒除尘器按安装方式分，可以分为斜插式，侧装式，吊装式，上装式。 滤筒除尘器按滤筒材料分，可以分为长纤维聚酯滤筒除尘器，复合纤维滤筒除尘器，防静电滤筒除尘器，阻燃滤筒除尘器，覆膜滤筒除尘器，纳米滤筒除尘器等。

工作原理

含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。

滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，首先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从第一室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。

技术参数

型号

滤筒数量

滤筒规格

过滤面积m2

脉冲阀数量

过滤风速m/min

处理风量

m3/h

除尘效率

过滤阻力Pa

外形尺寸（mm）

重量

(Kg)

L

W

H

NHR2-8

8

φ350×660

96

4

0.7~1.0

4000~5700

99.99%以上

500~1500

2159

1022

3183

860

NHR3-12

12

144

6

6000~8600

2159

1022

3673

1125

NHR3-24

24

288

12

12100~17200

2159

2044

3673

1715

NHR4-16

16

192

8

8000~11500

2159

1022

4163

1184

NHR4-32

32

384

16

16100~23000

2159

2044

4163

2052

NHR4-48

48

576

24

24200~34500

2159

3066

4163

2879

NHR4-64

64

768

32

32200~46000

2159

4088

4163

3720

NHR4-80

80

960

40

40300~57600

2159

5110

4163

4643

NHR4-96

96

1152

48

48300~69000

2159

6132

4163

5538

NHR4-112

112

1344

56

56400~80600

2159

7154

4163

6420

NHR4-128

128

1536

64

64500~92100

2159

8176

4163

7293

……

















备注：可根据用户实际情况定制。



诺伊德公司滤筒式除尘器的技术性能和指标



项目

滤筒材质



聚酯纤维滤料

纤维素复合滤纸

聚酯纤维+PTFE覆膜

纤维素复合滤纸+ PTFE覆膜

入口粉尘质量浓度（标态)(g/m3)

≥15

≤15

≤5

≥15

≤15

≤5

过滤风速（m/min)

0.3~0.8

0.6~1.2

0.3~0.6

0.3~1.0

0.8~1.5

0.3~0.8

出口粉尘质量浓度（标态）(g/m3)

≤30

≤30

≤10

≤10

漏风率/%

≤2

≤2

≤2

≤2

设备阻力/pa

≤1500

≤1500

≤1300

≤1300

耐压强度/kpa

5
